ギターと周辺機器のワイヤレス化その 4 -- JPRiDE JPT1 + ゼンハイザー CX-6.00BT

概要

前回は、JPRiDE JPT1 と Apple AirPods を使って、アンプから聞こえるギターの音を、ワイヤレスでキャッチしようと試みました。音は聞こえるのですが、レイテンシー（遅延）が許容レベルを超えていて、失敗となりました。

今回は、そのリベンジです。

アンプ側に取り付けるトランスミッターは、前回と同様、JPRiDE JPT1 を使います。そして、今回は新兵器としてゼンハイザー CX-6.00BT というレイテンシーに強いイヤホンを使ってみます。結論から言えば、成功です。さほど音の遅延もなく、趣味として自宅でしかギターを弾かない素人にとっては、十分満足できるレベルでした。

ゼンハイザーカナル型 Bluetooth ワイヤレスイヤホンCX 6.00 BT apt-X apt-X LL対応【国内正規品】 CX 6.00 BT

出版社/メーカー: ゼンハイザー
発売日: 2018/03/08
メディア: エレクトロニクス
この商品を含むブログ (1件) を見る

【１分で簡単セットアップ】(JPRiDE) JPT1 Bluetooth 超小型トランスミッター & レシーバー (受信機 + 送信機一台二役) AAC APT-X LL 対応送受信両対応高音質 CDクオリティ 2台同時接続 13時間連続運転充電しながら使用可【メーカー正規品】

出版社/メーカー: JPRiDE（ジェイピー・ライド）
メディア: エレクトロニクス
この商品を含むブログを見る

stangler.hatenablog.jp

ギターと周辺機器のワイヤレス化記事全体像

その 1 -- BOSS WL-20
その 2 -- 電池ボックス + エフェクター
その 3 -- JPRiDE JPT1 + Apple AirPods
その 4 -- JPRiDE JPT1 + ゼンハイザー CX-6.00BT ← 今ココ
その 5 -- JPRiDE JPT1 + YAMAHA THR5 + iPhone（近日公開予定）
その 6 -- VOX amplug + ROUNDS ポータブルスピーカー（近日公開予定）

コーデック

apt-X LL （ Low Latency ）というコーデックに対応している機器を使うと、レイテンシーが低いレベルに抑えらるそうです。

前回も使用したトランスミッター JPRiDE JPT1 は、apt-X LL にも対応していますし、AirPods のコーデックである AAC にも対応していました。

となれば、あと必要なのは、apt-X LL 対応のヘッドホンかイヤホンがあればよいということです。

ゼンハイザー CX-6.00BT

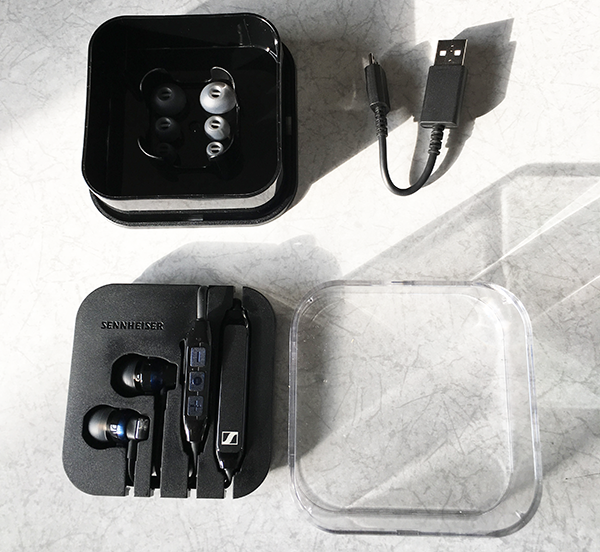

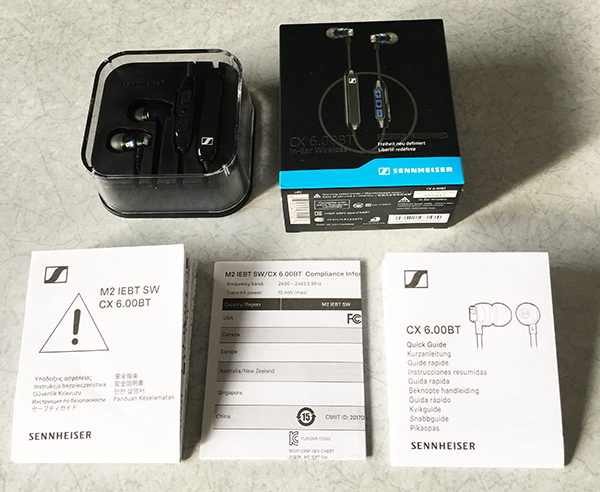

いろいろ調べてみると、ヘッドホンタイプであればいくつか選択肢はありましたが、カナル型のイヤホンはほとんどなかったのです。というわけで、検索して出てきた「ゼンハイザー CX-6.00BT 」を購入しました。

f:id:stangler:20190215103116p:plain

f:id:stangler:20190215103137p:plain

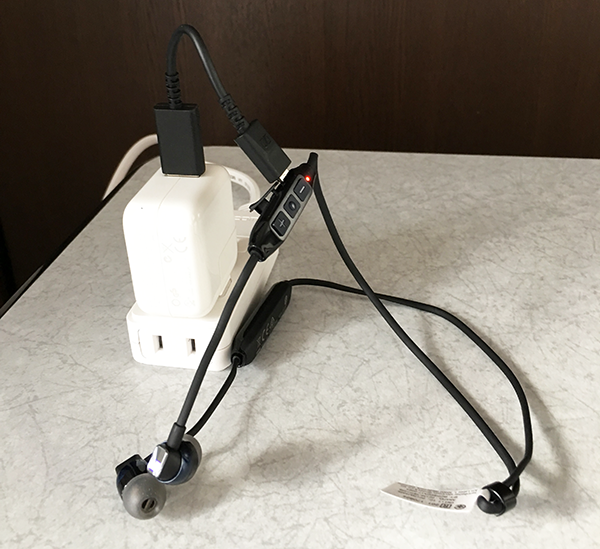

充電は付属の USB ケーブルで。

f:id:stangler:20190215103304p:plain — 充電中

ペアリング

まずは、JPT1 のスライド式スイッチを「 TX 」に切り替え、電源ボタンを長押ししてスイッチをオンにします。電源が入ったら、急いで、再び電源ボタンを 2 回カチカチと素早く押します。

f:id:stangler:20190213131252p:plain

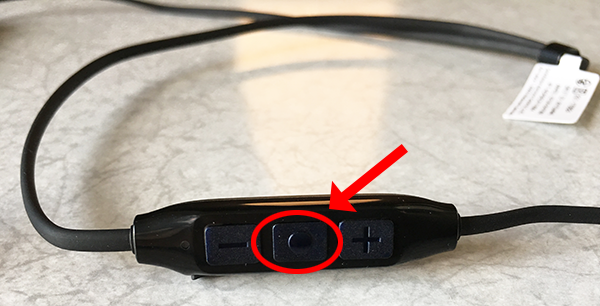

次に、CX-6.00BT のスイッチを長押しし、青いインジケーターが数回点滅し、消えたらペアリングは終了です。簡単！

f:id:stangler:20190215110118p:plain

試奏

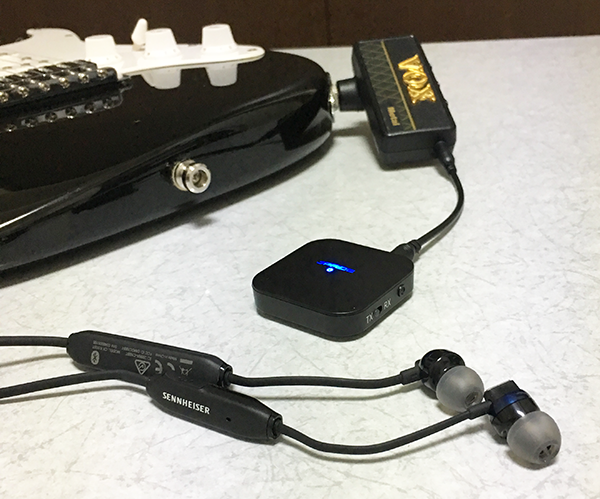

試しに amplug につないでみなした。

f:id:stangler:20190215104548p:plain — amplug

stangler.hatenablog.jp

VOX ヴォックスヘッドホン・ギター・アンプアンプラグ2 amPlug 2 Metal

出版社/メーカー: VOX
発売日: 2014/09/27
メディア: エレクトロニクス
この商品を含むブログを見る

AirPods の時と違って、遅延がほとんどないです。まあ、たまにちょっと遅いかな？ってことがありますが、それほど早弾きをしない、素人の私にとっては、許容範囲です。

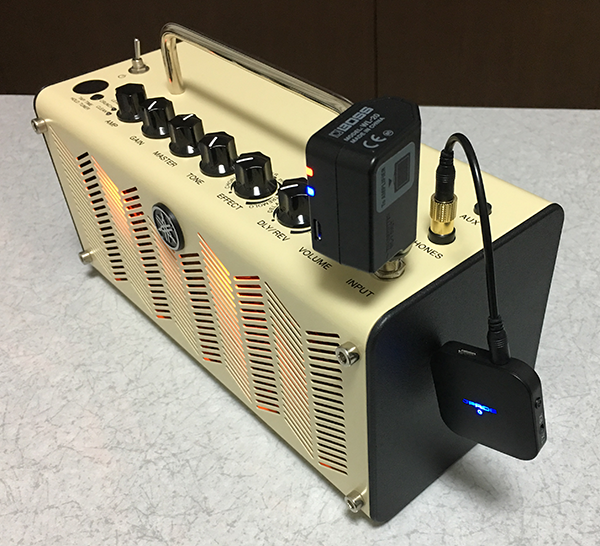

アンプにもつなげて試してみました。

f:id:stangler:20190215104852p:plain — THR5

ヤマハ YAMAHA ギターアンプ THR5

出版社/メーカー: ヤマハ(YAMAHA)
メディア: エレクトロニクス
クリック: 11回
この商品を含むブログを見る

こちらも快適でした。
CX-6.00BT には左右のイヤホンをつなぐケーブルがありますが、欲を言えば AirPods のように完全ワイヤレスであればよかったなあと思います。

とはいえ、イヤホンの長いケーブルから解放されたので、満足です。

2019-02-13

ギターと周辺機器のワイヤレス化その 3 -- JPRiDE JPT1 + Apple AirPods

ギターアンプ Apple

概要

前回は、電池ボックスを使って、単 3 電池でエフェクターを駆動させました。今回は、アンプから出力されるギターの音を、Apple AirPods で聞いてみます。

夜中にギターの練習をするときは、アンプにヘッドホンをつなぐ、もしくは amplug （ amplug については以下のリンクをご参照ください）につないでます。ただ、ヘッドホンの長いコードが邪魔で仕方がないです。そこで、普段、iPhone で音楽を聞くときに使っている AirPods とアンプを Bluetooth 接続して、ワイヤレス化しようという魂胆でした。

stangler.hatenablog.jp

結論から先に述べると、ギターの音は聞くことができますが、遅延（レイテンシー）が発生し、使い物になりません。試みは失敗に終わりましたが、一応、記録として残しておきたいと思います。

stangler.hatenablog.jp

ギターと周辺機器のワイヤレス化記事全体像

その 1 -- BOSS WL-20
その 2 -- 電池ボックス + エフェクター
その 3 -- JPRiDE JPT1 + Apple AirPods ← 今ココ
その 4 -- JPRiDE JPT1 + ゼンハイザー CX-6.00BT
その 5 -- JPRiDE JPT1 + YAMAHA THR5 + iPhone（近日公開予定）
その 6 -- VOX amplug + ROUNDS ポータブルスピーカー（近日公開予定）

この記事の目次

概要
ギターと周辺機器のワイヤレス化記事全体像
この記事の目次
Apple AirPods
JPRiDE JPT1
ペアリング
テスト、そして失敗
コーデック
結論

Apple AirPods

言わずもがなですが、Bluetooth イヤホンです。発売当初は「耳にうどん」と揶揄されたりしましたが、ユーザーが増えるに従って、そんなことを言う人も少なくなったように思います。コードが全然ないのは、装着していて、とっても楽です。

Apple AirPods 完全ワイヤレスイヤホン Bluetooth対応マイク付き MMEF2J/A

出版社/メーカー: Apple Computer
発売日: 2016/12/14
メディア: エレクトロニクス
この商品を含むブログ (4件) を見る

JPRiDE JPT1

アンプのヘッドホンジャックに挿して、ギターの音声を飛ばすトランスミッターです。今回のように、送信機として使うこともできますし、受信機としても使うことができます。

出版社/メーカー: JPRiDE（ジェイピー・ライド）
メディア: エレクトロニクス
この商品を含むブログを見る

一応、取扱説明書のリンクは以下となります。

http://7654ed4e6d78812.main.jp/jprmanual/JPT1_manual_ja.pdf

ペアリング

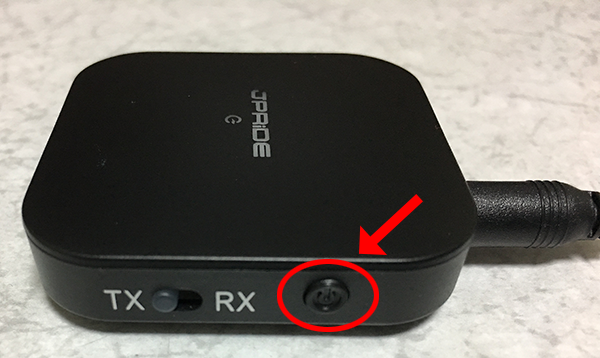

１. まずは、JPT1 のスライド式スイッチを「 TX 」に切り替え、電源ボタンを長押ししてスイッチをオンにします。電源が入ったら、急いで、再び電源ボタンを 2 回カチカチと素早く押します。

f:id:stangler:20190213131252p:plain — 電源スイッチ

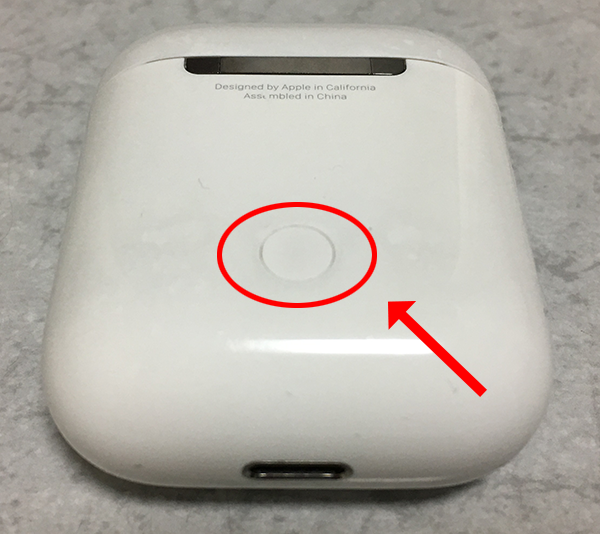

２. 次に、AirPods のケースの裏にあるボタンを長押します。

f:id:stangler:20190213131322p:plain

３. JPT1 の青い点滅が止まって、青のままになればペアリング終了です。簡単！

ペアリングについては Yahoo 知恵袋を参考にしました。

detail.chiebukuro.yahoo.co.jp

テスト、そして失敗

実際にアンプのヘッドホンジャックにペアリングの済んだ JPT1 を接続し、AirPods を装着！

どきどきしながらギターを持って、ジャーン。。。少し遅れて耳にジャーン。
もう一度、ジャーン。。。少し遅れてジャーン。

納得できず、もう一度弾こうとしたとき、ララアの声が聞こえたような気がしました。

もうおやめなさい、終わったのよ（機動戦士ガンダム第 37 話「テキサスの攻防」）

万事休す。

コーデック

「 AirPods 遅延」でググってみると「iPhone で音楽を聞いたり YouTube を見るのには良いけど、ゲームでは遅延が発生して使えない」といったご意見が数多く出てきました。

AirPods が対応しているコーデックは、AAC というものだそうです。一方、遅延が発生しないコーデックは、aptX LL というものだそうです。

結論

AirPods を使って、アンプを通したエレキギターの音を、ワイヤレスで聞くのは、ちょっと難しいです。

参考まで、REGZA（テレビ）に接続してみましたが、遅延が発生するわ、音が途切れるわで使い物になりませんでした。

2019-02-12

VOX amplug のガリ修理

エフェクター VOX amplug

概要

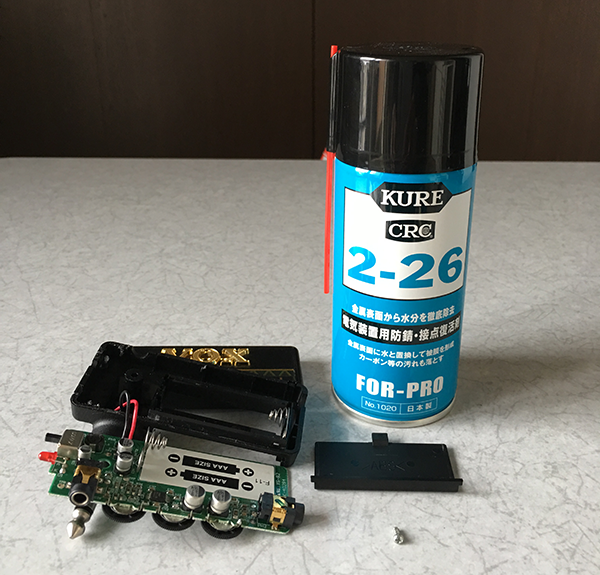

夜のギター練習の必需品、VOX amplug の修理についてです。具体的には、ボリュームのダイヤルを回すと、ガリが出ます。これを接点復活剤を使って修繕してみます。

f:id:stangler:20190212162239p:plain

この記事の目次

概要
この記事の目次
amplug
分解
接点復活剤

amplug

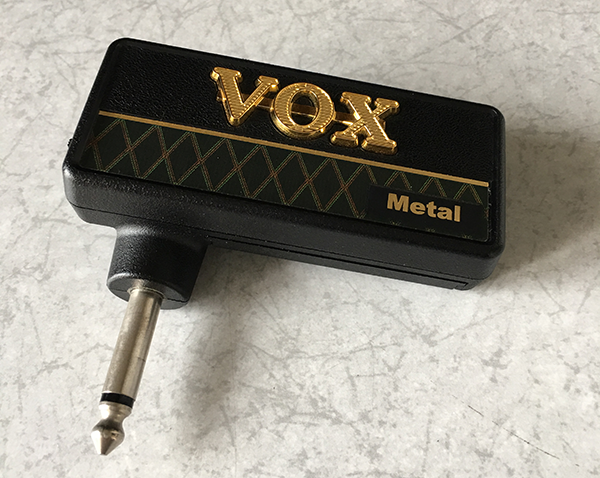

今回修理するのは、以下の古いバージョンの amplug Metal です。中古のギターを購入したら、オマケとしてギグバッグの中に入ってました。ただ、使ってみたところ、ボリュームの設定をするとガリがちょっと酷かったです。まあ、もともとオマケで付いてきたものなので、心置き無く分解することにしました。

f:id:stangler:20190212162509p:plain

ちなみに現在は、以下のように amplug2 となっています。Mesa/Boogie の Rectifire みたいな外観がカッコイイですね。

VOX ヴォックスヘッドホン・ギター・アンプアンプラグ2 amPlug 2 Metal

出版社/メーカー: VOX
発売日: 2014/09/27
メディア: エレクトロニクス
この商品を含むブログを見る

mesaboogie.jp

分解

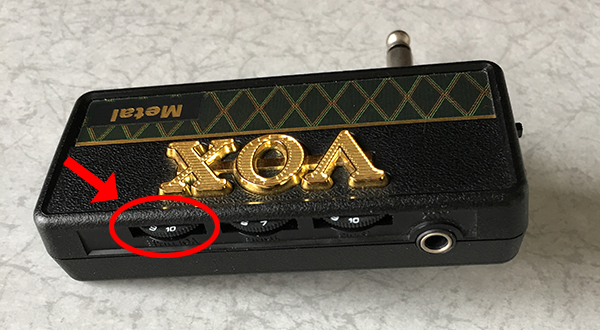

以下の画像の赤丸部分が問題のボリュームです。

まずは、0 から 10、10 から 0 へ何度も回してみました。これを繰り返すことで、直ることもあるようです。少しは改善されましたが、十分ではありませんでした。

次に、分解する前のカバーを付けた状態で、エアダスターを吹きかけてみましたが、これもダメでした。

f:id:stangler:20190212164016p:plain

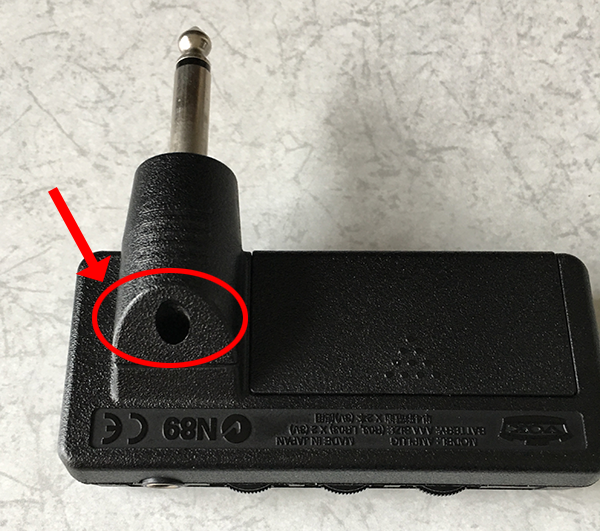

というわけで、結局、分解することになりました。以下の画像の赤丸のところの奥に、ちっさいプラスねじがあります。精密ドライバーで、これを取り外します。

f:id:stangler:20190212164158p:plain

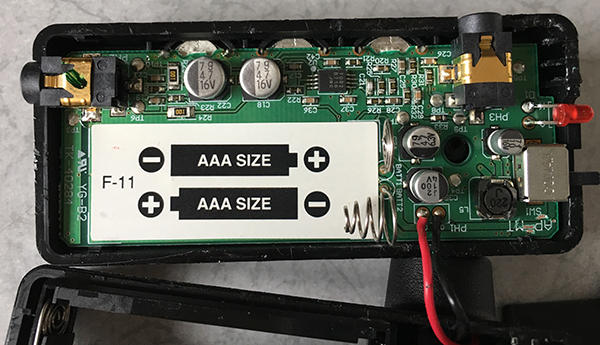

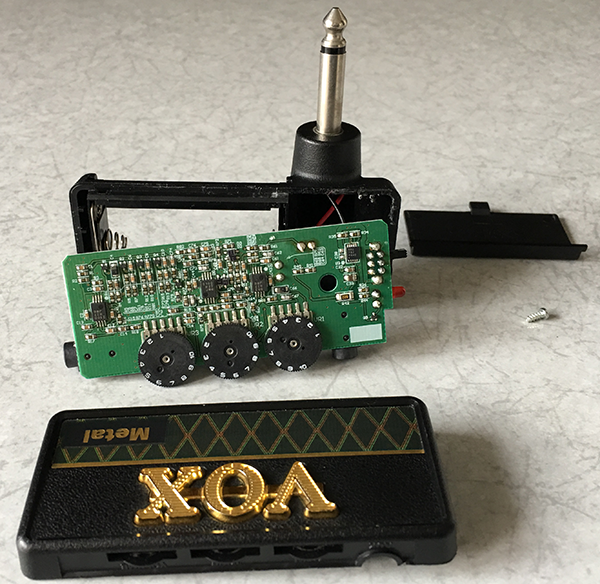

分解した画像は以下です。

f:id:stangler:20190212164246p:plain

f:id:stangler:20190212164304p:plain

しかし、よくできてます。こんな小さな回路で、あんなハイゲインの音を出すとは。

接点復活剤

さて、接点復活剤を使う前に、ボリュームのダイヤルとその周辺を、エアダスターでシュッとしました。

そして、赤ちゃん用の小さな綿棒で掃除しました。綿棒の綿のところをほぐして、こよりのようにします。これで、ダイヤルのちょっと奥の方まで届きます。あまりやりすぎると、綿のカスが奥に残ってしまうと困るので、ほどほどにします。

いよいよ接点復活剤の登場です。5-56 でおなじみの KURE の 2-26 を使います。

KURE(呉工業) 2-26 (180ml) [ For Professionals ] 防錆・接点復活剤 [ 品番 ] 1020 [HTRC2.1]

出版社/メーカー: KURE(呉工業)
メディア: Automotive
この商品を含むブログを見る

スプレーした後、何度かダイヤルを回して、接点復活材をなじませます。最後に、スプレーした部分をティッシュや綿棒で拭いておきます。あとは、カバーを付け直したら、作業は完了です。

ギターに繋いでみると、見事にガリがゼロになりました。

2019-02-07

ギターと周辺機器のワイヤレス化その 2 -- 電池ボックス + エフェクター

ギターエフェクターアンプ

概要

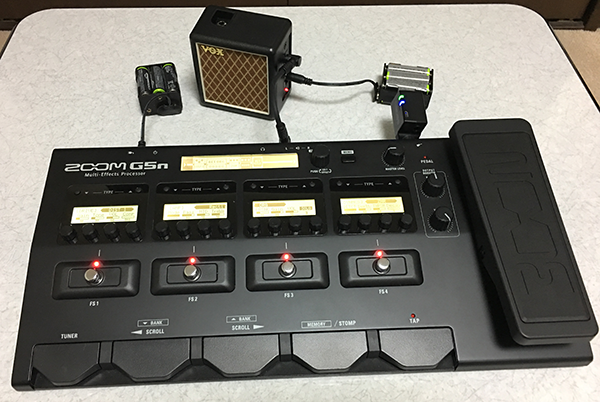

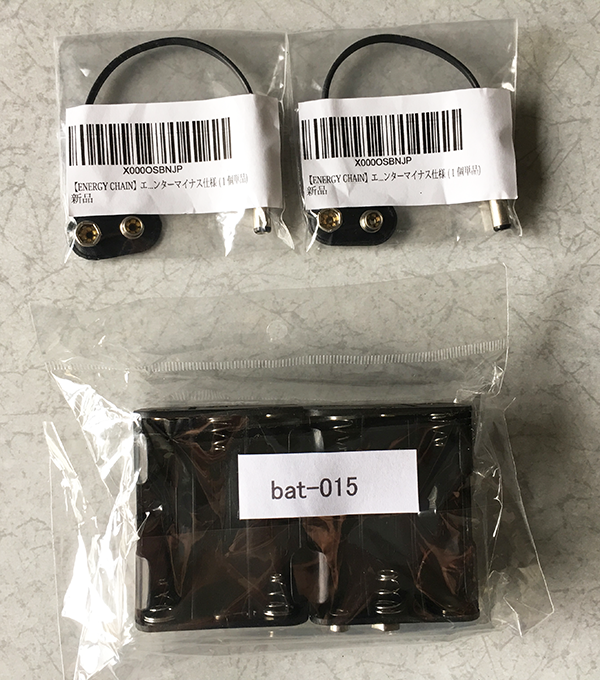

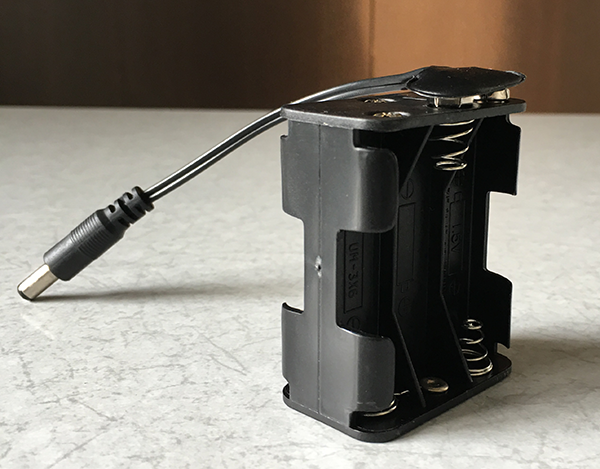

前回は、ワイヤレス第一弾として BOSS の WL-20 を取り上げました。今回は、エフェクターや小型アンプの電源を、単 3 電池でまかないます。こうすることによって、家庭用コンセントに接続しなくてすみ、電源アダプターの長いコードから解放され、取り回しが楽になります。（正確に言うと、ワイヤレスとまでは言えませんが、コードがかなり短くなって使い勝手は良いです。）
